사양 (Specifications)

플랜지는 장비, 튜브, 파이프, 밸브 등을 서로 연결하여 하나의 시스템을 구축하는 데 사용됩니다.
플랜지를 사용하는 가장 큰 이유는 세척, 검사, 수리 작업 시 조립 및 분해가 매우 용이하기 때문입니다.

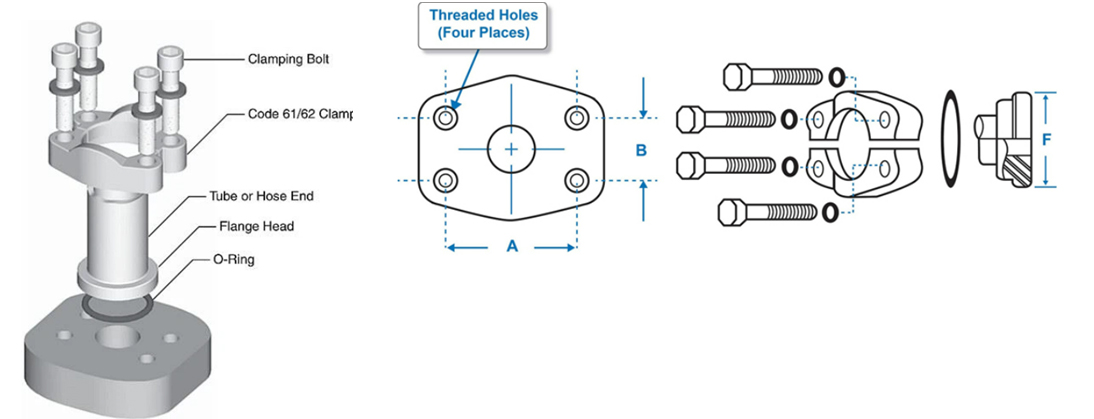

일반적으로 두 개의 플랜지 사이에 가스켓 또는 O-링을 삽입하고 볼트로 체결하여 기밀성을 확보합니다.

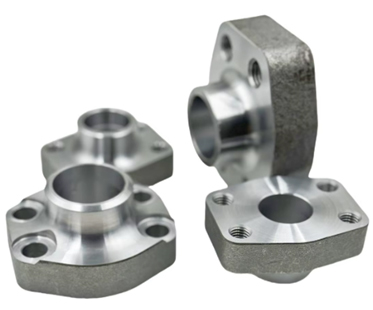

SAE 플랜지는 SAE J518 / ISO 6162 규격에 따라 제작되며, 오일 유압 시스템에서 주로 사용됩니다.

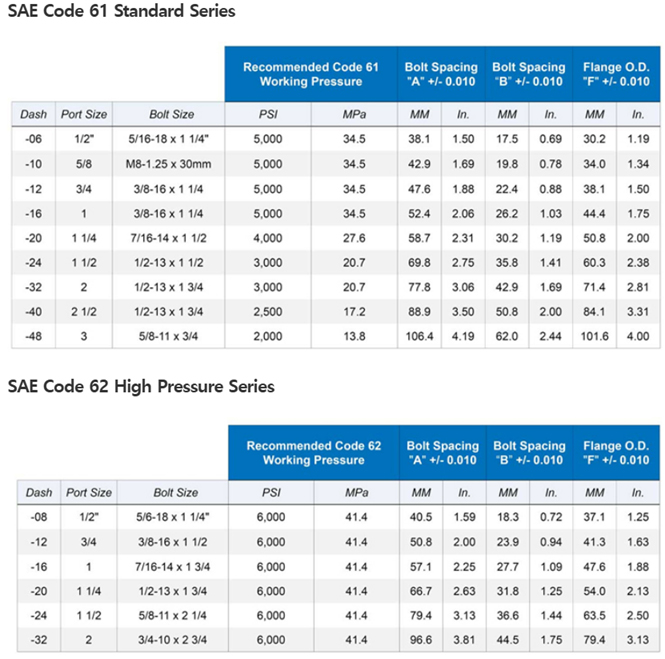

압력 등급은 다음과 같습니다:
Code 61: 3,000 ~ 5,000 PSI 작동 압력
Code 62: 최대 6,000 PSI 작동 압력

특징 (Features)

• 사이즈 범위: 1/4" ~ 2"
• 설계 기준: SAE J518 / ISO 6162
• 연결 방식: 소켓용접 / 맞대기용접 / NPT / BSPP
• 재질: 강(탄소강)
